隨著國民經濟的高速發展和人民生活水平的提高，社會對電力的需求日益增長，對供電的可靠性和供電質量提出更高的要求。由于負荷的不斷增加對電網無功的要求也隨之增加。無功功率如同有功功率一樣是保證電力系統電能質量，電壓質量，降低網損和安全運行不可缺少的部分。解決好無功補償問題對降損節能有著極為重要的意義，這是當前供電系統優先關注的緣由。

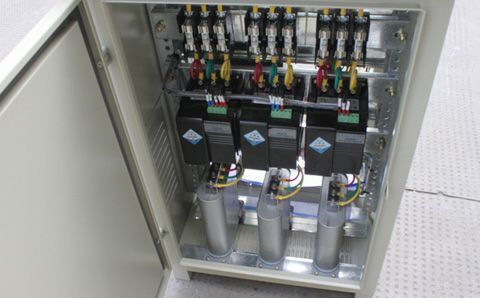

XJD-W低壓動態無功補償裝置適用于頻率50Hz電壓0.4kV城市配網的無功功率自動補償；它采用了一系列國內領先的技術和最新的元器件，集無功補償與電網監測于一體，不但可以補償電網中的無功損耗，提高功率因數，降低線損，從而提高電網的負載能力和供電質量；同時還能夠實時監測電網的三相電壓、電流、功率因數等運行數據，可完成對整個低壓配電線路的監測、分析處理、報表輸出等綜合管理，為低壓配電線路的科學管理提供第一手數據。

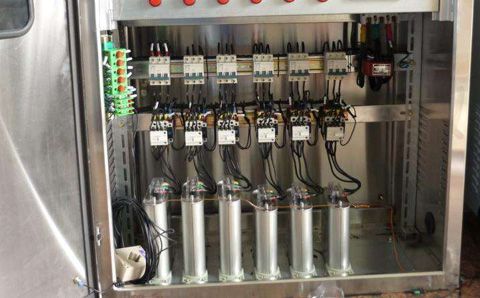

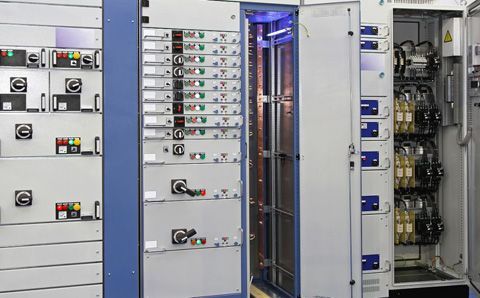

低壓動態無功補償裝置TSF由智能控制器控制晶閘管動態投切濾波器，集電網諧波濾除、無功補償與電能質量檢測于一體，可以濾除電網諧波滿足國標要求、實時補償電網中的無功損耗、提高功率因數、降低線損，從而提高電網的負載能力和供電質量。同時，TSF還能夠實時監測電網的三相電壓、電流、頻率、有功功率、無功功率、功率因數、諧波等運行數據，適合于負荷諧波含量大、功率因數底、負荷波動大的場合。TSF裝置具有完善的過壓、欠壓、缺相、過流、短路、瞬態過電壓、聲光報警等保護措施，不存在無功倒送和諧波放大問題。
使用領域
主要使用領域：TSF裝置對于快速補償無功，同時濾除諧波有著十分顯著的作用，能夠將諧波源的危害降到最低，可提高電能質量和充分利用系統容量。典型適用對象有以下幾種諧波源負載。
主要技術參數：額定電壓：0.4～1kV；
額定容量：100～1500kvar（視具體情況而定）
根據系統無功變化，快速進行動態補償，提高功率因數；
濾除諧波電流；
響應時間快（20～40ms）；

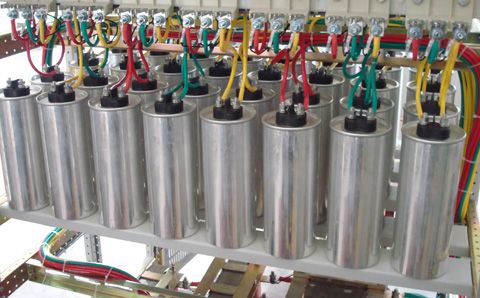

采用分組投切電容器，在投切過程對系統沖擊?。?/p>
整套裝置提供全面的保護功能，安全可靠。
（一）智能建筑
商業大樓和高層住宅配電中，現代電力電子設備（可調速馬達，空調，在線UPS，開關電源，彩電，激光打印機等）為非線性負荷，雖然負荷沖擊性小，但所產生的諧波電流非常嚴重。
（二） 電弧爐
電弧爐作為非線性及沖擊負荷接入電網。導致電網嚴重三相不平衡，產生負序電流；產生高次諧波，普遍存在偶次諧波與奇次諧波共存的狀況，使電壓畸變更趨復雜化；存在嚴重的電壓閃變；功率因數低。
（三） 中頻爐
中頻爐在工作時所產生的奇次諧波電流嚴重。
（四）交直流傳動電機和軋機
電網電壓波動，功率因數降低，產生奇次諧波，使電網電壓畸變。
（五）電焊機群
電焊機為單相負荷時，3次諧波電流大、波形畸變嚴重，三相電流極不平衡，電壓閃變嚴重。
